2SK系列兩級水環真空泵及2SK-P1系列兩級水環真空泵-大氣噴射泵機組是我廠根據行業標準JB/T7255-94《水環式真空泵和水環壓縮機》之規定發展的真空泵及真空機組，具有真空度高，在高真空區間抽速大以及結構緊湊、使用可靠、裝拆方便等特點。

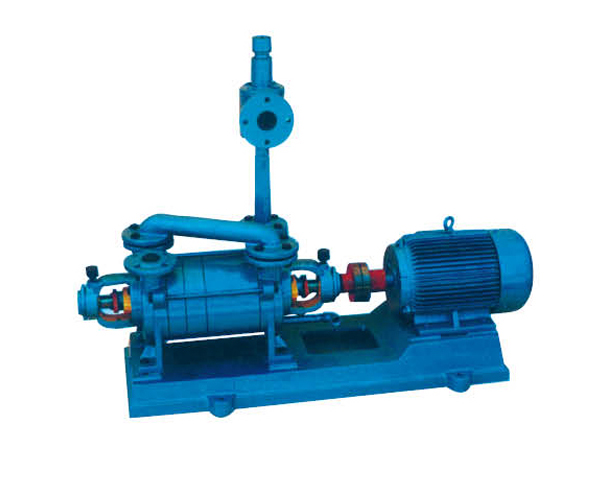

機組是由2SK水環真空泵和一級大氣噴射泵組成，用戶根據需要可單獨使用兩級水環真空泵。
2SK水環真空泵或機組是用來抽吸空氣或其它不溶于水、不含固體顆粒、無腐蝕性的氣體，以便在密閉容器內形成一定的真空度，是適宜輕紡、食品、冶金、化工等工業部門用于真空蒸發、真空濃縮、真空回潮、真空干燥、真空冶煉等工藝過程。
2SK水環真空泵工作原理，葉輪（5）偏心地裝在泵體（3）內，當葉輪旋轉時，水受離心力的作用向四周甩出，在2SK水環真空泵體內壁與葉輪之間形成旋轉水環（6）。水環上部?jī)?nèi)表面與葉輪輪轂相接觸，當葉輪沿順時針?lè)较蜣D(zhuǎn)動時，在前半轉的過程中，水環內表面逐漸與輪轂脫離，相鄰兩葉片之間所形成的空腔逐漸增大，被抽氣體通過泵進氣管（4），經月牙形吸氣孔（7）不斷被吸入空腔內；后半轉的過程中，水環內表面逐漸與輪轂接近，兩相鄰葉片之間空腔逐漸縮小，氣體被壓縮，因而壓力不斷增加，當壓力增加到大于外界壓力時，氣體被排出，從而不斷地抽走密封容器的氣體，使其形成一定的真空。
大氣噴射真空泵是一種射流泵，其工作原理簡述如下：由于2SK水環真空泵的作用，被抽容器形成一定的予真空，當接近該泵的極限真空時，接通大氣泵，此時，外界大氣（或有壓力氣體）與進氣管的壓力差很大，在此壓差的作用下，大氣（或有氣體）急劇被抽進吸入管道，經過大氣泵的噴嘴，氣流速度進一步增加，因而壓力迅速降低，以致形成噴嘴內較高真空（顯然高于泵的極限真空），繼續將被抽系統的氣體吸入泵內。
2SK-P1系列兩級水環泵-大氣噴射泵機組技術規格
|
型號 |
抽氣量m3/min |
極限壓力MPa(mmHg) |
功率KW
|
轉速r.p.m |
供水量L/min |
||
|
吸氣壓力-0.093MPa(-700mmHg)時 |
吸入壓力-0.097MPa(-730mmHg)時 |
吸入壓力-0.099MPa(-750mmHg)時 |
|||||
|
2SK-0.4P1 |
0.28 |
0.24 |
0.2 |
-0.099(-750) |
2.2 |
2840 |
3～5 |
|
2SK-0.8P1 |
0.56 |
0.48 |
0.4 |
-0.099(-750) |
3 |
2880 |
5～8 |
|
2SK-1.5P1 |
1.05 |
0.9 |
0.75 |
-0.099(-750) |
4 |
1440 |
10～15 |
|
2SK-3P1 |
2.1 |
1.8 |
1.5 |
-0.099(-750) |
7.5 |
1440 |
15～20 |
|
2SK-6P1 |
4.2 |
3.6 |
3 |
-0.099(-750) |
15 |
1450 |
25～35 |
|
2SK-12P1 |
8.4 |
7.2 |
6 |
-0.099(-750) |
22 |
970 |
40～50 |
|
2SK-20P1 |
14 |
12 |
10 |
-0.099(-750) |
45 |
740 |
60～80 |
|
2SK-30P1 |
21 |
18 |
15 |
-0.099(-750) |
55 |
740 |
70～90 |
